2 آسیاب سر صاف فلوت

مواد فرآوری شده	چدن چدن ندولار		فولاد کربنی، فولاد آلیاژی ~750N/mm²		فولاد کربنی، فولاد آلیاژی ~30HRC		فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده ~40HRC		فولاد ضد زنگ		فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده ~50HRC
قطر (میلی متر)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)
1	20000	215	20000	215	20000	175	20000	175	20000	65	20000	130
2	15000	345	15000	345	15000	310	15000	305	11150	90	13000	195
3	14000	590	14000	590	13000	546	10600	455	7500	130	8500	360
4	10800	600	10800	605	10000	560	8000	460	5500	145	6500	365
5	8200	630	8200	630	7600	585	6400	480	4500	145	5000	380
6	7000	650	7000	650	6400	600	5300	500	3700	150	4200	390
8	5200	645	5200	645	4800	590	4000	495	2800	150	3200	400
10	4200	630	4200	630	3800	585	3200	480	2200	150	2500	380
12	3500	630	3500	630	3200	585	2650	480	1850	150	2100	380
14	3000	590	3000	590	2700	545	2300	455	1600	145	1800	360
16	2600	590	2600	590	2400	545	2000	455	1400	130	1600	360
18	2300	580	2300	580	2100	530	1800	450	1250	130	1400	350
20	2050	580	2050	580	1900	530	1600	450	1100	130	1250	350

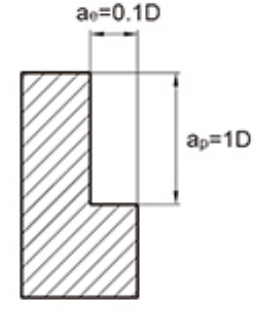

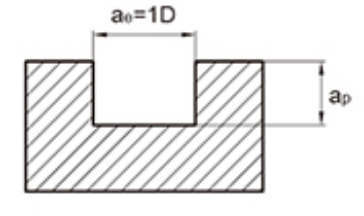

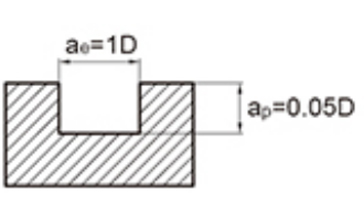

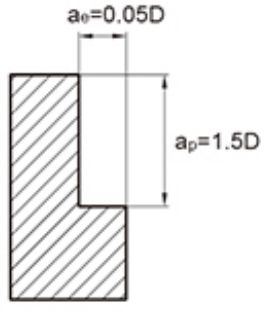

حداکثر عمق برش
								قطر ابزار	برنامه عمق برش
								∅1	0.15D
								∅3	0.3 بعدی

1. جدول فوق مقادیر استاندارد برای ماشینکاری فرز جانبی را نشان می دهد. هنگام برش شیارها با ابزار، سرعت باید 50% تا 70% جدول بالا و نرخ تغذیه باید 40% ~ 60% به عنوان مقدار استاندارد باشد.
2. لطفا از ماشین ابزار و نگهدارنده ابزار با دقت بالا استفاده کنید.
3. لطفاً از مایع خنک کننده یا برش هوا استفاده کنید که احتمال تولید دود کمتری دارد.
4. استفاده از فرز متوالی برای فرز جانبی توصیه می شود.
هنگامی که سفتی ماشین ابزار و نصب قطعه کار ضعیف باشد، لرزش و صدای غیر عادی ممکن است رخ دهد. در این صورت، سرعت و نرخ خوراک در جدول بالا باید سال به سال کاهش یابد.
6. طول آویز ابزار را تا حد امکان بدون تداخل به حداقل برسانید.

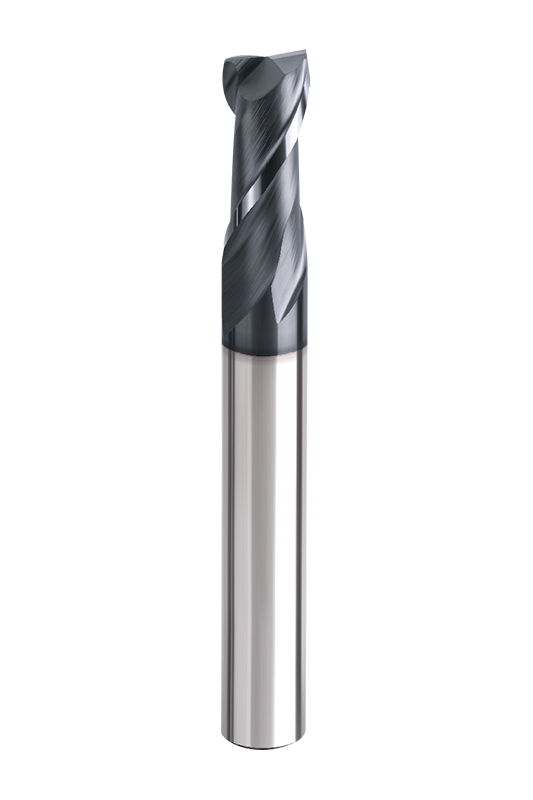

2 آسیاب سر صاف فلوت در مقایسه با 4 فرز فلوت، فضای تخلیه تراشه بیشتری دارند، مناسب برای پردازش مواد چسبنده یا مواردی که تخلیه بهتر تراشه مورد نیاز است.
طراحی سر صاف، با کف صاف، برای پردازش سطوح صاف یا مراحل با زاویه راست مناسب است.

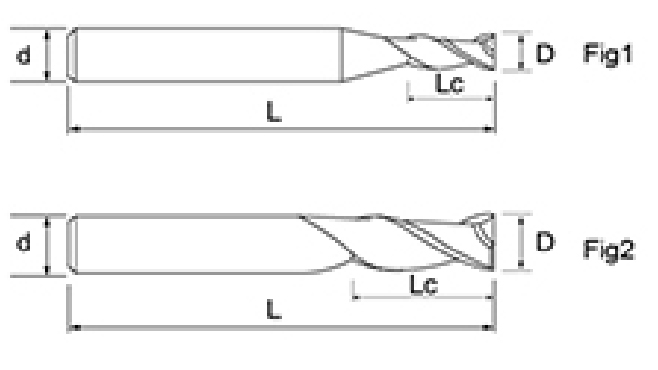

آسیاب های انتهایی سر صاف فلوت NNC-2T 2 دارای طیف وسیعی از قطرها، از 1 میلی متر تا 20 میلی متر، و طول لبه ها از 3 میلی متر تا 45 میلی متر است، که می تواند به طور انعطاف پذیر ترکیب شود تا نیازهای مختلف عمق و دقت را برآورده کند. این مشخصات کلی آن را هم برای ماشینکاری دقیق در مقیاس کوچک و هم برای قطعات بزرگی که نیاز به حذف کارآمد مواد دارند، مناسب می کند. کاربران می توانند مناسب ترین ترکیب طول کل و طول لبه را بر اساس تجهیزات خاص و نیازهای فرآیند خود انتخاب کنند.
طراحی ابزار دارای یک زاویه مارپیچ 35 درجه و یک هندسه انتهای صاف دو لبه است تا از تخلیه صاف براده ها اطمینان حاصل کند و در عین حال استحکام و پایداری برش را افزایش می دهد. وجه صاف طراحی شده مخصوص، هنگام فرز کاری سطح عالی را ارائه می دهد و در هنگام شیارکاری و فرز جانبی استحکام لبه برش قوی را فراهم می کند. پیکربندی دو لبه با دقت مرتب شده به حداقل رساندن لرزش برای فرآیند ماشینکاری پایدارتر کمک می کند.
این سری از آخرین پوشش کامپوزیت کروم-آلومینیوم استفاده می کند و فرآیند سنگ زنی دقیق را پشت سر می گذارد. آخرین پوشش کامپوزیت کروم-آلومینیوم دارای مقاومت عالی در برابر حرارت و سایش است که می تواند عمر ابزار را افزایش دهد و در عین حال عملکرد برش ثابت را تضمین کند. عملیات سطح پیشرفته همچنین می تواند به طور قابل توجهی اصطکاک را کاهش دهد و به طور موثر از ایجاد لبه در ماشینکاری با سرعت بالا جلوگیری کند.
