4 آسیاب سر صاف فلوت

مواد فرآوری شده	چدن چدن ندولار		فولاد کربنی، فولاد آلیاژی ~750N/mm²		فولاد کربنی، فولاد آلیاژی ~30HRC		فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده ~40HRC		فولاد ضد زنگ		فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده ~50HRC
قطر (میلی متر)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)	سرعت چرخش (دقیقه -1 )	سرعت تغذیه (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

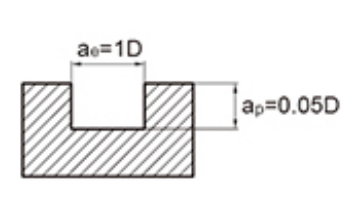

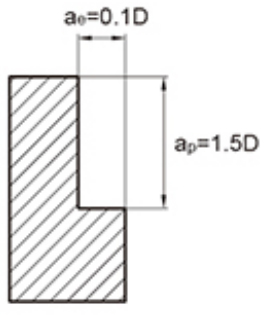

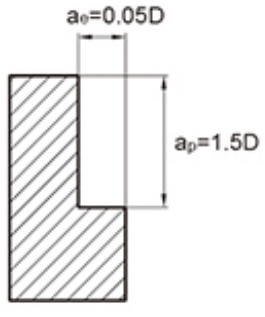

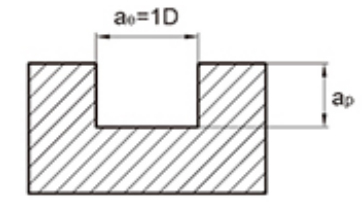

حداکثر عمق برش
									قطر ابزار	برنامه عمق برش
									∅1	0.15D
									∅3	0.3 بعدی

جدول فوق مقادیر استاندارد برای ماشینکاری فرز جانبی را نشان می دهد. هنگام برش شیارها با ابزار، سرعت باید 50% تا 70% جدول بالا و نرخ تغذیه باید 40% ~ 60% به عنوان مقدار استاندارد باشد.
2. لطفا از ماشین ابزار و نگهدارنده ابزار با دقت بالا استفاده کنید.
3. لطفاً از مایع خنک کننده یا برش هوا استفاده کنید که احتمال تولید دود کمتری دارد.
4. استفاده از فرز متوالی برای فرز جانبی توصیه می شود.
هنگامی که سفتی ماشین ابزار و نصب قطعه کار ضعیف باشد، لرزش و صدای غیر عادی ممکن است رخ دهد. در این صورت، سرعت و نرخ خوراک در جدول بالا باید سال به سال کاهش یابد.
6. طول آویز ابزار را تا حد امکان بدون تداخل به حداقل برسانید.

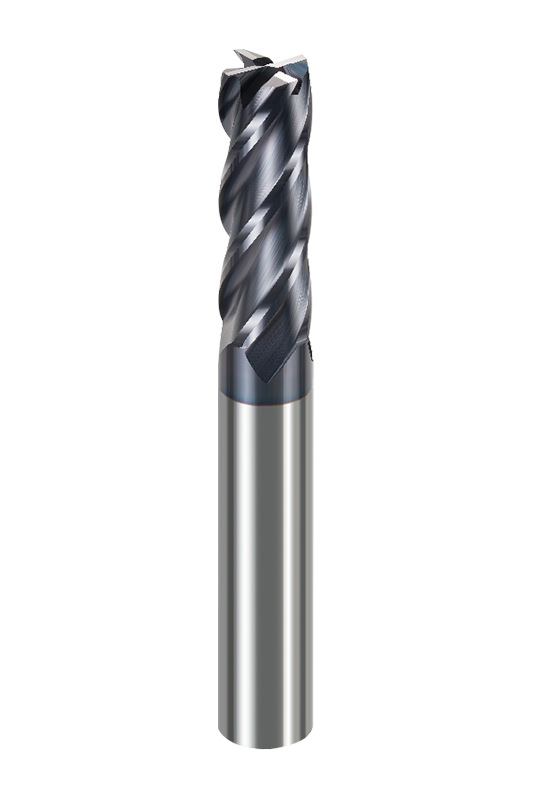

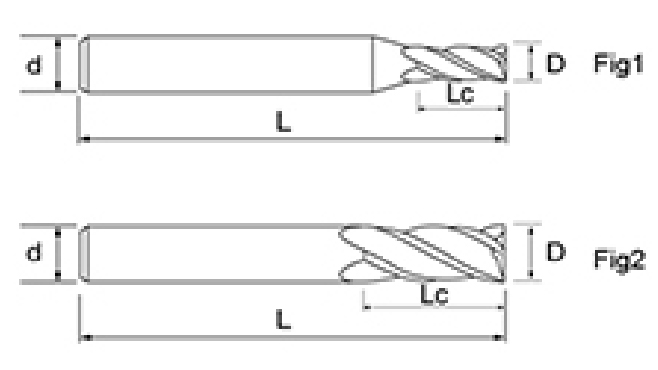

میلز سر صاف NNC-4T 4 فلوت دارای قطرهای متنوعی از 1 میلی متر تا 20 میلی متر است و می تواند با طول تیغه ها و طول های مختلف مطابقت داده شود و به پردازنده ها کمک می کند تا به طور انعطاف پذیر از آن در حالات مختلف مانند فضاهای باریک یا سطوح برش بزرگ استفاده کنند. با ترکیب راه حل های اندازه های مختلف، می توان تعادل خوبی بین راندمان پردازش و پرداخت سطح، مناسب برای نیازهای مختلف تولید به دست آورد.

طراحی سر تخت چهار فلوت با زاویه مارپیچ 35 درجه دارد. زاویه چنگک ابزار و زاویه پشت به دقت بهینه شده است تا به طور موثر مقاومت برش را کاهش دهد. این دارای طیف گسترده‌تری از عملکرد عمومی، توزیع یکنواخت لبه برش است و می‌تواند لرزش کمتر و حذف نرم‌تر تراشه را در حین برش حفظ کند، در حالی که همچنان عملکرد برش پایدار را در طول پردازش با سرعت بالا تضمین می‌کند.

از نظر تولید، آسیاب های انتهایی فلوت با سر صاف NNC-4T از فناوری آسیاب CNC با دقت بالا برای اطمینان از لبه های تیز و تحمل ابعادی کاملاً کنترل شده استفاده می کنند. پوشش سطح از آخرین پوشش کامپوزیت کروم و آلومینیوم استفاده می کند که دارای سختی عالی در دمای بالا و پایداری اکسیداسیون است، در نتیجه عمر ابزار را افزایش داده و کیفیت سطح پردازش شده را بهبود می بخشد.

این فرز برای پردازش انواع مواد مانند فولاد کربنی، فولاد آلیاژی، فولاد قالب، فولاد ضد زنگ و چدن مناسب است، به ویژه برای قطعات کار با سختی بیش از 45HRC.
