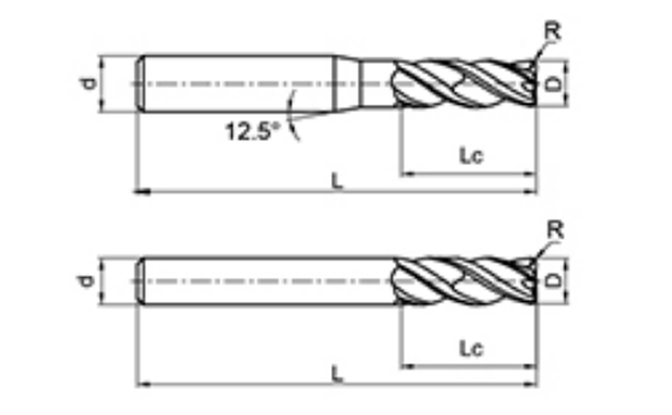

| خیر | قطر D | زاویه آر R | طول فلوت ال سی | طول کلی L | شانک دیا د | شمارش تیغه اف |
| NNB-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 4 | 4 |
| NNB-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 4 | 4 |
| NNB-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 6 | 4 |
| NNB-4R-D5-R1 | 5 | 1 | 13 | 50 | 6 | 4 |
| NNB-4R-D6-R0.5 | 6 | 0.5 | 15 | 50 | 6 | 4 |
| NNB-4R-D6-R1 | 6 | 1 | 15 | 50 | 6 | 4 |
| NNB-4R-D8-R0.5 | 8 | 0.5 | 20 | 60 | 8 | 4 |
| NNB-4R-D8-R1 | 8 | 1 | 20 | 60 | 8 | 4 |
| NNB-4R-D10-R0.5 | 10 | 0.5 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R1 | 10 | 1 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R2 | 10 | 2 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R3 | 10 | 3 | 25 | 75 | 10 | 4 |
| NNB-4R-D12-R0.5 | 12 | 0.5 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R1 | 12 | 1 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R2 | 12 | 2 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R3 | 12 | 3 | 30 | 75 | 12 | 4 |
| NNB-4R-D16-R1 | 16 | 1 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R2 | 16 | 2 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R3 | 16 | 3 | 45 | 100 | 16 | 4 |
| NNB-4R-D20-R1 | 20 | 1 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R2 | 20 | 2 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R3 | 20 | 3 | 45 | 100 | 20 | 4 |
| مواد فرآوری شده | چدن، فولاد کربن، فولاد آلیاژی
~30HRC | فولاد ضد زنگ | فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده
~40HRC | فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده
~50HRC | فولاد سخت شده
~ 55 HRC |
قطر
(میلی متر) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) |
| 3 | 15900 | 1460 | 8500 | 215 | 13270 | 1140 | 10600 | 755 | 7430 | 430 |
| 4 | 11900 | 1510 | 6370 | 225 | 9950 | 1160 | 8000 | 770 | 570 | 440 |
| 5 | 9500 | 1620 | 5060 | 225 | 7960 | 1210 | 6400 | 810 | 4460 | 465 |
| 6 | 7900 | 1590 | 4250 | 250 | 6630 | 1235 | 5300 | 825 | 3710 | 465 |
| 8 | 5900 | 1590 | 3180 | 250 | 4970 | 1220 | 4000 | 815 | 2785 | 485 |
| 10 | 4700 | 157 | 2550 | 250 | 3980 | 1210 | 3200 | 810 | 2230 | 450 |
| 12 | 4000 | 1570 | 2120 | 250 | 3310 | 1210 | 2650 | 810 | 1855 | 450 |
| 14 | 3400 | 1460 | 1820 | 215 | 2840 | 1130 | 2300 | 755 | 1590 | 430 |
| 16 | 3000 | 1460 | 1590 | 215 | 2480 | 1130 | 2000 | 755 | 1390 | 430 |
| 18 | 2600 | 1440 | 1410 | 190 | 2210 | 1115 | 1800 | 740 | 1240 | 420 |
| 20 | 2400 | 1440 | 1270 | 190 | 1990 | 1115 | 1600 | 740 | 1115 | 420 |

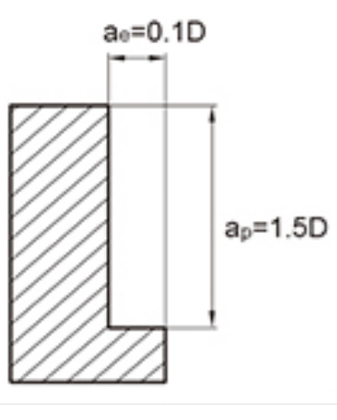

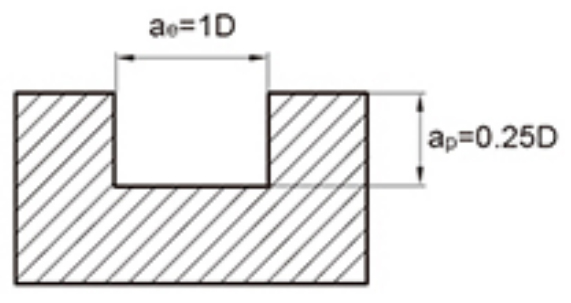

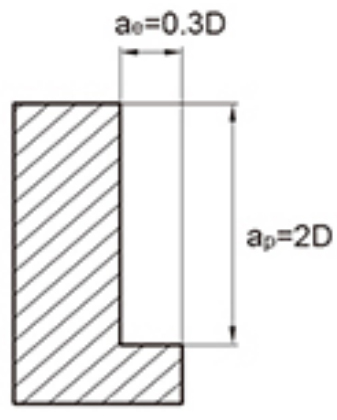

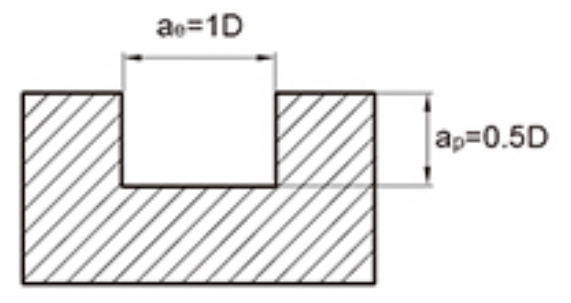

| حداکثر عمق برش |  |  |
 |  |
1. جدول فوق مقادیر استاندارد برای ماشینکاری فرز جانبی را نشان می دهد. هنگام برش شیارها با ابزار، سرعت باید 60% تا 80% جدول فوق باشد و نرخ تغذیه باید بر اساس استاندارد 50% تا 70% باشد.
2. لطفا از ماشین ابزار و نگهدارنده ابزار با دقت بالا استفاده کنید.
3. لطفاً از مایع خنک کننده یا برش هوا استفاده کنید که احتمال تولید دود کمتری دارد.
4. استفاده از فرز متوالی برای فرز جانبی توصیه می شود.
5. هنگامی که نصب ماشین آلات و قطعات کار ضعیف باشد، ممکن است لرزش و صداهای غیرعادی ایجاد شود. در این صورت، سرعت و نرخ خوراک در جدول بالا باید سال به سال کاهش یابد.
6. تا جایی که ممکن است بدون تداخل، آویزان ابزار را به حداقل برسانید.

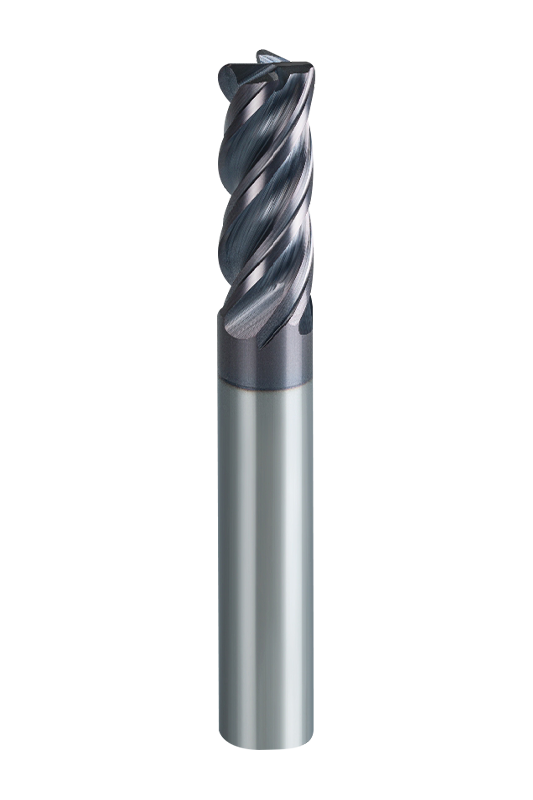

فرزهای فرز فولادی ضد زنگ 4 فلوت نابرابر پیچ دندانه ای دایره ای دارای طراحی نابرابر سطح دندانه، توزیع نیروی برش را بهینه می کند، به طور موثر ارتعاشات برش را کاهش می دهد و پایداری ماشینکاری را بهبود می بخشد. این طراحی مخصوصاً برای موادی که ماشین کاری سختی دارند مناسب است و در عین حال کیفیت سطح پردازش شده را افزایش میدهد.
کاتر با استفاده از تکنولوژی سنگ زنی با دقت بالا و مواد ضد تراشه با چقرمگی بالا 0.5 میکرومتر انتخاب شده و با آخرین فناوری پوشش مخصوص فولاد ضد زنگ برای کاهش بیشتر مقاومت برش جفت شده است. زاویه مارپیچ بهینه شده 38-41 درجه به کاهش حرارت برش کمک می کند، راندمان برداشتن تراشه را بهبود می بخشد و ماشینکاری نرم تر را تضمین می کند.
مناسب برای ماشینکاری طیف وسیعی از مواد، از جمله چدن (S50C/HT250/Q235)، فولادهای آلیاژی (P20/H13/D2)، فولادهای ابزار، فولادهای خاموش شده (NAK80/718H/FDAC)، فولادهای عملیات حرارتی (فولادهای ضد زنگ SKD61/1.234) (SUS304/316/316L) و آلیاژهای تیتانیوم (Ti-6Al-4V)، عملکرد عالی در محدوده سختی 22HRC تا 55HRC دارد.
طیف گسترده ای از مشخصات در دسترس است، با قطر برش از 4 میلی متر تا 20 میلی متر، و شعاع قوس اختیاری از 0.2 میلی متر تا 3 میلی متر، که نیازهای مختلف ماشینکاری را برآورده می کند. با گزینههای مختلف برای طول برش، قطر ساقه و طول کلی، مدلها متنوع هستند و میتوان آنها را بهطور انعطافپذیر ترکیب کرد تا سناریوهای مختلف ماشینکاری دقیق را برآورده کند.
