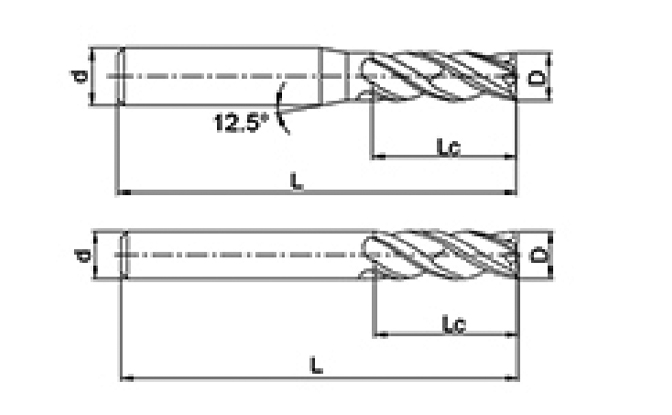

| خیر | قطر D | طول فلوت ال سی | طول کلی L | شانک دیا د | شمارش تیغه اف |
| NNB-4T-D4 | 4 | 12 | 50 | 4 | 4 |
| NNB-4T-D4 | 4 | 12 | 50 | 4 | 4 |
| NNB-4T-D5 | 5 | 13 | 50 | 6 | 4 |
| NNB-4T-D6 | 6 | 18 | 50 | 6 | 4 |
| NNB-4T-D7 | 7 | 20 | 60 | 8 | 4 |
| NNB-4T-D8 | 8 | 24 | 60 | 8 | 4 |
| NNB-4T-D9 | 9 | 25 | 75 | 10 | 4 |
| NNB-4T-D10 | 10 | 30 | 75 | 10 | 4 |
| NNB-4T-D11 | 11 | 30 | 75 | 12 | 4 |
| NNB-4T-D12 | 12 | 30 | 75 | 12 | 4 |
| NNB-4T-D14 | 14 | 35 | 100 | 14 | 4 |
| NNB-4T-D16 | 16 | 45 | 100 | 16 | 4 |
| NNB-4T-D18 | 18 | 45 | 100 | 18 | 4 |
| NNB-4T-D20 | 20 | 50 | 100 | 20 | 4 |
| مواد فرآوری شده | چدن، فولاد کربن، فولاد آلیاژی
~30HRC | فولاد ضد زنگ | فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده
~40HRC | فولاد پیش سخت شده، فولاد کوئنچ شده و تمپر شده
~50HRC | فولاد سخت شده
~ 55 HRC |
قطر
(میلی متر) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) | سرعت چرخش
(دقیقه¹) | سرعت تغذیه
(mm/min) |
| 3 | 15900 | 1220 | 8500 | 180 | 13270 | 950 | 10600 | 630 | 7430 | 360 |
| 4 | 11900 | 1260 | 6370 | 190 | 9950 | 970 | 8000 | 645 | 570 | 370 |
| 5 | 9500 | 1350 | 5060 | 190 | 7960 | 1010 | 6400 | 675 | 4460 | 390 |
| 6 | 7900 | 1330 | 4250 | 210 | 6630 | 1030 | 5300 | 690 | 3710 | 390 |
| 8 | 5900 | 1330 | 3180 | 210 | 4970 | 1020 | 4000 | 680 | 2785 | 405 |
| 10 | 4700 | 1310 | 2550 | 210 | 3980 | 1010 | 3200 | 675 | 2230 | 375 |
| 12 | 4000 | 1310 | 2120 | 210 | 3310 | 1010 | 2650 | 675 | 1855 | 375 |
| 14 | 3400 | 1220 | 1820 | 180 | 2840 | 945 | 2300 | 630 | 1590 | 360 |
| 16 | 3000 | 1220 | 1590 | 180 | 2480 | 945 | 2000 | 630 | 1390 | 360 |
| 18 | 2600 | 1200 | 1410 | 160 | 2210 | 930 | 1800 | 620 | 1240 | 350 |
| 20 | 2400 | 1200 | 1270 | 160 | 1990 | 930 | 1600 | 620 | 1115 | 350 |

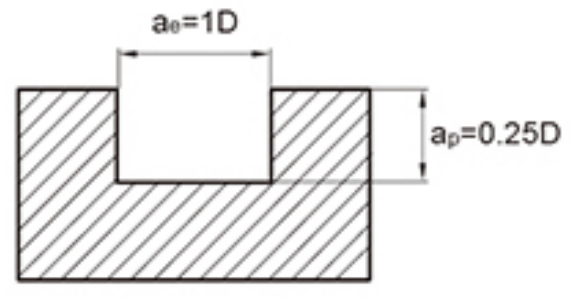

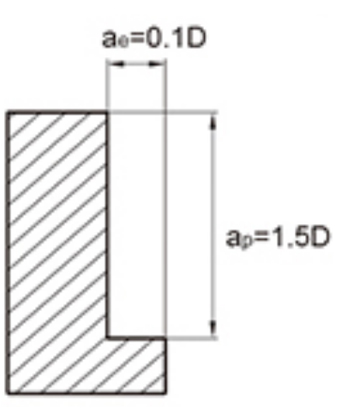

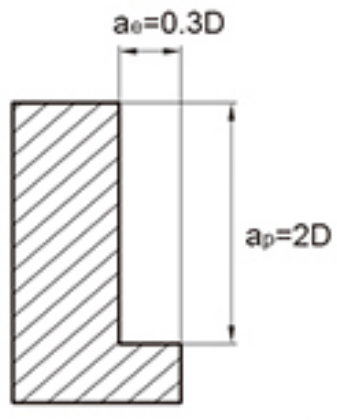

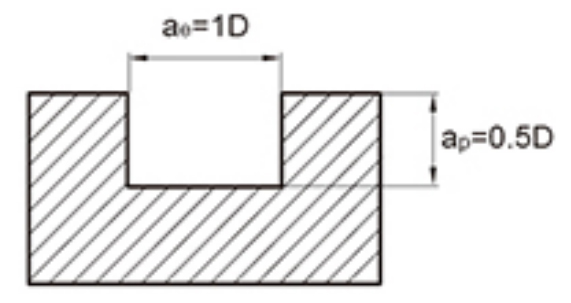

| حداکثر عمق برش |  |  |
 |  |
1. جدول فوق مقادیر استاندارد برای ماشینکاری فرز جانبی را نشان می دهد. هنگام برش شیارها با ابزار، سرعت باید 60% تا 80% جدول فوق باشد و نرخ تغذیه باید بر اساس استاندارد 50% تا 70% باشد.
2. لطفا از ماشین ابزار و نگهدارنده ابزار با دقت بالا استفاده کنید.
3. لطفاً از مایع خنک کننده یا برش هوا استفاده کنید که احتمال تولید دود کمتری دارد.
4. استفاده از فرز متوالی برای فرز جانبی توصیه می شود.
5. هنگامی که نصب ماشین آلات و قطعات کار ضعیف باشد، ممکن است لرزش و صداهای غیرعادی ایجاد شود. در این صورت، سرعت و نرخ خوراک در جدول بالا باید سال به سال کاهش یابد.
6. تا جایی که ممکن است بدون تداخل، آویزان ابزار را به حداقل برسانید.

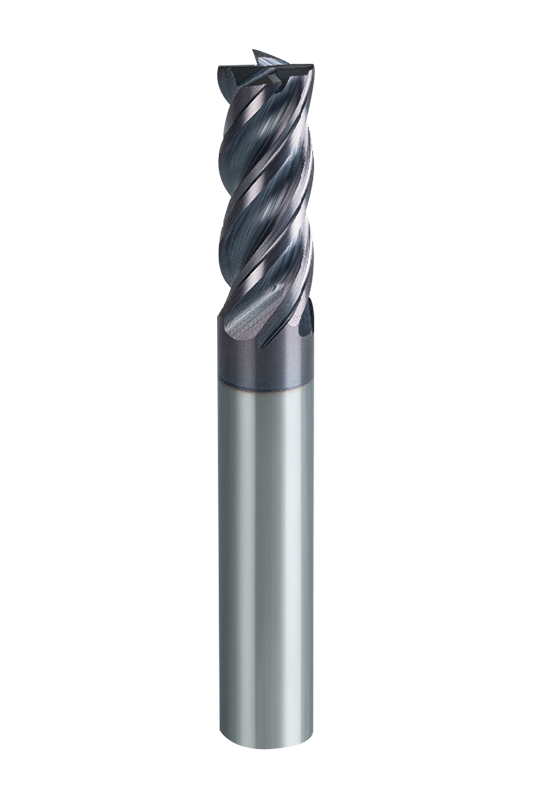

آسیاب انتهایی 4 فلوت نابرابر پیچ دندانه برای سری ماشینکاری فولاد زنگ نزن (NNB-4T) طیف گسترده ای از مشخصات را ارائه می دهد، با قطرهای برش از 4 میلی متر تا 20 میلی متر، که ترکیبات مختلفی را برای رفع نیازهای مختلف ماشینکاری پوشش می دهد. چه برای ماشینکاری با دقت کوچک و چه برای برش در مقیاس بزرگ، مدل مناسب را می توان با پیکربندی های انعطاف پذیر برای انطباق با سناریوهای کاربردی مختلف یافت.
با طراحی نابرابر سطح دندان، به طور موثر ارتعاشات برش را کاهش می دهد و پایداری ماشینکاری را بهبود می بخشد. طراحی کف صاف ماشینکاری با دقت بالا سطح پایین را تضمین می کند و در عین حال عملکرد حذف تراشه را بهینه می کند و به ابزار اجازه می دهد در طول پردازش کارآمد تیز و بادوام باقی بماند.
ساخته شده از چقرمگی 0.5 میکرومتر، مواد ضد تراشه، و ترکیب با زاویه مارپیچی 38 درجه / 41 درجه، روند برش نرم تر می شود و مقاومت برش را کاهش می دهد و عمر ابزار را افزایش می دهد. روکش اختصاصی فولاد ضد زنگ با کارایی بالا مقاومت در برابر سایش و مقاومت در برابر اکسیداسیون را افزایش می دهد و عملکرد کارآمد را حتی در طول ماشینکاری طولانی مدت حفظ می کند.
بهینه شده برای ماشینکاری فولاد ضد زنگ، برای موادی مانند SUS304، 316 و 316L مناسب است. علاوه بر این، سازگاری بسیار خوبی با فولادهای از پیش سخت شده (35-45HRC)، فولادهای خاموش شده (45-55HRC) و آلیاژهای تیتانیوم (Ti-6Al-4V) نشان می دهد و از برش با کیفیت بالا بر روی انواع مواد با استحکام بالا اطمینان حاصل می کند.
