• فناوری آسیاب پیشرفته به قطر تیغه و دقت قطر ساقه فوق العاده بالا، مناسب برای قالب های دقیق و پردازش قطعات، دست می یابد.
• از پوشش مقاوم در برابر سایش بالا استفاده شده است. ساختار انتقال قوس مقاومت در برابر شکستگی بالا را تضمین می کند و برش طولانی مدت فولاد سخت شده را امکان پذیر می کند.

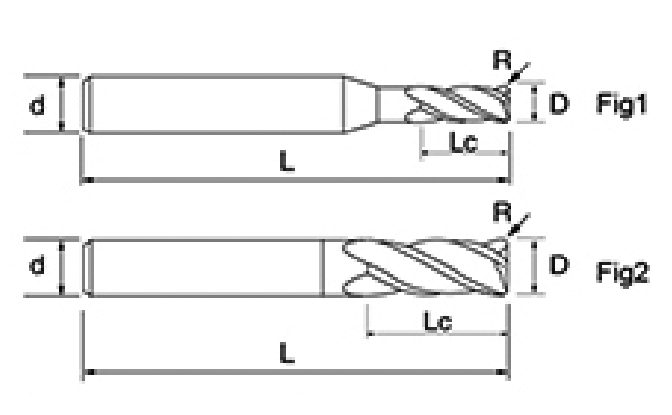

| خیر | قطر D | زاویه آر R | طول فلوت ال سی | طول کلی L | شانک دیا د | شمارش تیغه اف |
| NNCH-4R-D1-L3 | 1 | 0.1 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1-L3 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 60 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNCH-4R-D12-L36 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNCH-4R-D12-L36 | 12 | 1 | 24 | 75 | 12 | 4 |
| مواد فرآوری شده | فولاد از پیش سخت شده 40 ~ 50 HRC | فولاد سخت شده 50 ~ 60 HRC | فولاد سخت شده 60 ~ 68 HRC | |||
| سرعت برش | 300 متر در دقیقه | 150 متر در دقیقه | 100 متر در دقیقه | |||
| قطر (میلی متر) | سرعت چرخش (دقیقه -1 ) | سرعت تغذیه (mm/min) | سرعت چرخش (دقیقه -1 ) | سرعت تغذیه (mm/min) | سرعت چرخش (دقیقه -1 ) | سرعت تغذیه (mm/min) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |
| حداکثر عمق برش |  |  |  | |||
1. لطفا از تجهیزات و وسایل با دقت و استحکام بالا استفاده کنید.
2. هنگامی که سفتی ماشین ابزار و نصب قطعه کار ضعیف باشد، لرزش و صدای غیر طبیعی ممکن است رخ دهد. در این صورت، سرعت و نرخ خوراک در جدول بالا باید سال به سال کاهش یابد.
3. لطفا از خنک کننده هوا یا MQL (حداقل مقدار خنک کننده مه روغن) استفاده کنید.
4. استفاده از فرز متوالی برای فرز جانبی توصیه می شود.
5. طول تعلیق ابزار را تا حد امکان بدون تداخل به حداقل برسانید.
| سری ابزار | قطر | شعاع | شعاع گوشه | طول فلوت | طول موثر | طول کلی | شانک دیا | |||
| D | آر | CR | ال سی | L1 | L | د | ||||
| آسیاب انتهایی کاربید فوق العاده سخت و با دقت بالا NNCH | D0.1 ~ D0.9 | 0 -0.005 | آر0.05~R2 | /-0.005 | CR0.05~CR0.5 | /-0.005 | 0 0.3 | 0 0.3 | 0.5 -0.5 | h5 |
| D1~D3.5 | 0 -0.005 | |||||||||
| D4 ~ D10 | -0.003 -0.015 | آر3~R5 | /-0.005 | CR1.0 ~ CR3.0 | /-0.008 | 0 0.5 | 0 0.5 | |||
| D12 ~ D20 | -0.003 -0.018 | آر6~R10 | /-0.008 | |||||||

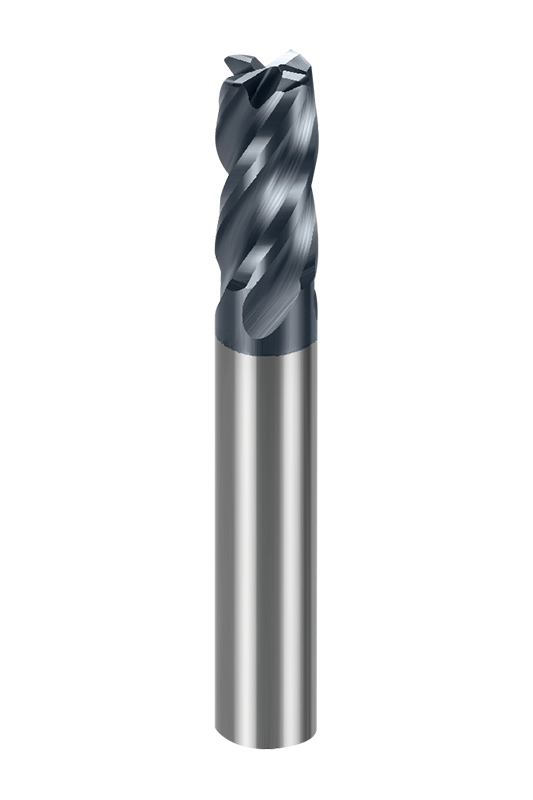

آسیاب های انتهای دماغه گرد با دقت بالا 4 فلوت NNCH-4R طیف گسترده ای از مشخصات را ارائه می دهد که انواع قطر ابزار، طول تیغه و پیکربندی شعاع فیله را پوشش می دهد، که می تواند به طور انعطاف پذیر با نیازهای مختلف پردازش سازگار شود. چه پردازش خوب باشد و چه حذف کارآمد مواد، میتوانید آزادانه بهترین راهحل را با توجه به سناریوی کاربردی خاص ترکیب کرده و انتخاب کنید.
این سری از فرزها از طراحی زاویه مارپیچ 45 درجه، همراه با شکل تیغه دماغه گرد استفاده می کنند که به طور موثر لرزش برش را کاهش می دهد و سطح را بهبود می بخشد. تیغه دماغه گرد مخصوصاً برای نیمه تکمیل و تکمیل مناسب است، که نه تنها می تواند استحکام ابزار عالی را ارائه دهد، بلکه عملکرد برش خوبی را نیز تضمین می کند، به ویژه برای سطوح منحنی پیچیده و پردازش قالب با دقت بالا.
فرز برش از مواد کاربید فوق العاده ریز با فناوری پیشرفته پوشش MT استفاده می کند که مقاومت در برابر سایش و مقاومت در برابر حرارت بسیار بالایی دارد. سختی مواد ابزار می تواند به HRC≤65 برسد و ثبات و دوام را در پردازش مواد با سختی بالا تضمین کند. در عین حال، فرآیند سنگ زنی دقیق، وضوح لبه برش را تضمین می کند، فرآیند پردازش را روان تر می کند و مقاومت برش و تجمع گرما را کاهش می دهد.
آسیاب انتهای دماغه گرد 4 فلوت با دقت بالا NNCH-4R برای طیف گسترده ای از پردازش مواد، از جمله فولاد کم کربن، فولاد آلیاژی، فولاد از پیش سخت شده، فولاد عملیات حرارتی (تا HRC65) و غیره مناسب است. این دستگاه به ویژه در پردازش با دقت بالا مواد با سختی بالا عملکرد خوبی دارد و می تواند به طور موثر کیفیت پردازش ابزار را بهبود بخشد.
