• ساخت بستر با سختی و چقرمگی بالا، طراحی زاویه منفی ویژه، پردازش مواد قبل و بعد از عملیات حرارتی، جهانی برای مواد نرم و سخت.
• قابل استفاده برای پردازش CNC در شرایط با سرعت بالا، مه روغن، خنک کننده آب، خنک کننده روغن و سایر محیط های خنک کننده.

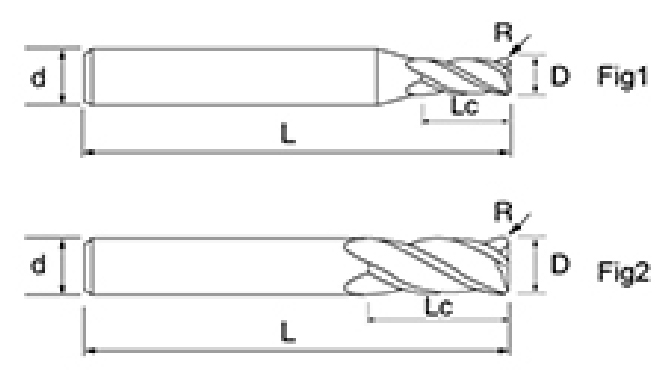

| خیر | قطر D | زاویه آر R | طول فلوت ال سی | طول کلی L | شانک دیا د | شمارش تیغه اف |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 6 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 6 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 6 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R1 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R1 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R0.3 | 10 | 0.3 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R1 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R1.5 | 10 | 1.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R2 | 10 | 2 | 20 | 75 | 10 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R1 | 12 | 1 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R2 | 12 | 2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R3 | 12 | 3 | 24 | 75 | 12 | 4 |
| NNH-4R-D16-R1 | 16 | 1 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R2 | 16 | 2 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R3 | 16 | 3 | 35 | 100 | 16 | 4 |
| NNH-4R-D20-R1 | 20 | 1 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R2 | 20 | 2 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R3 | 20 | 3 | 40 | 100 | 20 | 4 |
| مواد فرآوری شده | فولاد از پیش سخت شده 40 ~ 50 HRC | فولاد سخت شده 50 ~ 60 HRC | فولاد سخت شده 60 ~ 68 HRC | |||
| سرعت برش | 300 متر در دقیقه | 150 متر در دقیقه | 100 متر در دقیقه | |||
| قطر (میلی متر) | سرعت چرخش (دقیقه -1 ) | سرعت تغذیه (mm/min) | سرعت چرخش (دقیقه -1 ) | سرعت تغذیه (mm/min) | سرعت چرخش (دقیقه -1 ) | سرعت تغذیه (mm/min) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |

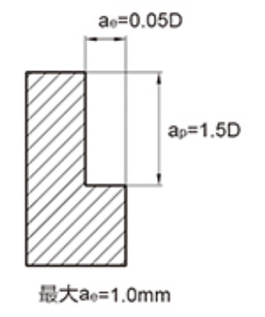

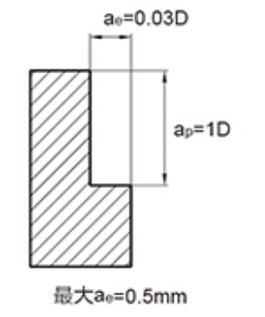

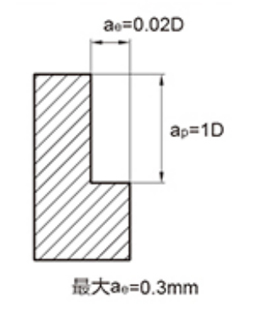

| حداکثر عمق برش |  |  |  | |||
1. لطفا از تجهیزات و وسایل با دقت و استحکام بالا استفاده کنید.
2. هنگامی که سفتی ماشین ابزار و نصب قطعه کار ضعیف باشد، لرزش و صدای غیر طبیعی ممکن است رخ دهد. در این صورت، سرعت و نرخ خوراک در جدول بالا باید سال به سال کاهش یابد.
3. لطفا از خنک کننده هوا یا MQL (حداقل مقدار خنک کننده مه روغن) استفاده کنید.
4. استفاده از فرز متوالی برای فرز جانبی توصیه می شود.
5. طول تعلیق ابزار را تا حد امکان بدون تداخل به حداقل برسانید.
| سری ابزار | قطر | شعاع | شعاع گوشه | طول فلوت | طول موثر | طول کلی | شانک دیا | |||
| D | آر | CR | ال سی | L1 | L | د | ||||
| آسیاب پایان کاربید با سرعت بالا و سختی بالا NNH | D0.1 ~ D0.9 | 0 -0.005 | آر0.05~R2 | /-0.005 | CR0.05~CR0.5 | /-0.005 | 0 0.3 | 0 0.3 | 0.5 -0.5 | h5 |
| D1~D3.5 | 0 -0.005 | |||||||||
| D4 ~ D10 | -0.003 -0.015 | آر3~R5 | /-0.005 | CR1.0 ~ CR3.0 | /-0.008 | 0 0.5 | 0 0.5 | |||
| D12 ~ D20 | -0.003 -0.018 | آر6~R10 | /-0.008 | |||||||

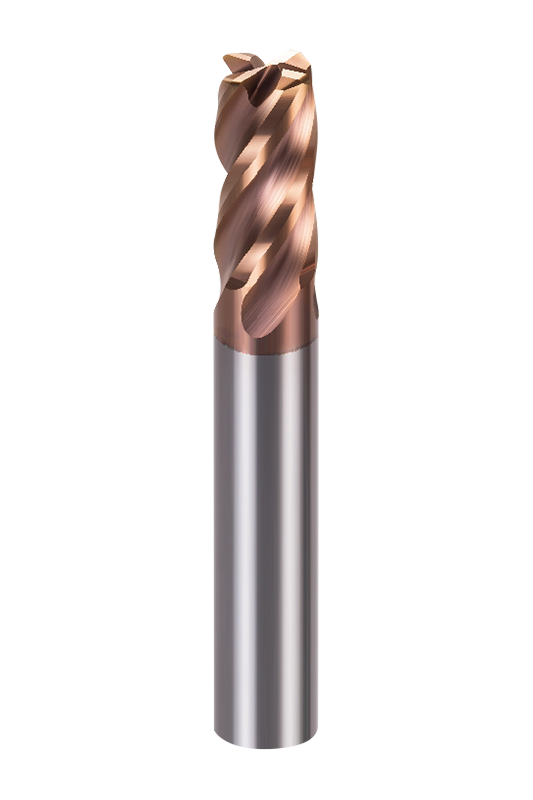

آسیاب های انتهای دماغه گرد 4 فلوت با کارایی بالا NNH-4R انواع مشخصات و اندازه ها را ارائه می دهد که می توان آنها را با توجه به نیازهای مختلف پردازش به طور انعطاف پذیر ترکیب کرد تا مدل های فرعی مربوطه را برای پاسخگویی به سناریوهای کاربردی مختلف تشکیل دهد. چه پردازش قطعات دقیق کوچک باشد و چه برش کارآمد قطعات کار با اندازه بزرگ، می توانید آزادانه اندازه ابزار مناسب را با در نظر گرفتن کارایی و پایداری انتخاب کنید.
ساختار دماغه گرد ویژه آن همراه با طراحی چهار لبه می تواند به طور موثر بار برش را پراکنده کند و لرزش و سایش ابزار را کاهش دهد. این شکل می تواند محیط برش پایدارتری را در طول فرزکاری با سرعت بالا تضمین کند، که به ویژه برای نیازهای پردازش مواد با سختی بالا مناسب است. سر کاتر دماغه گرد همچنین می تواند از پرداخت سطح و دقت ابعادی در نیمه تکمیل و تکمیل اطمینان حاصل کند.
از طریق فناوری پوشش پیشرفته و فرآیند سنگ زنی دقیق، این ابزار سختی بالا و مقاومت در برابر سایش عالی را به دست آورده است. ترکیبی از پوشش AlTiSiN با کارایی بالا و زیرلایه ذرات بسیار ریز (0.4μm) آن را قادر میسازد تا عمر طولانی را در دمای بالا و محیط برش با سرعت بالا حفظ کند و عملکرد و دقت پایدار را در طول پردازش حفظ کند. کنترل کیفیت دقیق و فرآیند ساخت با دقت بالا عملکرد قابل اعتماد ابزار را در شرایط سخت تضمین می کند.
آسیاب انتهای دماغه گرد 4 فلوت با کارایی بالا NNH-4R برای پردازش انواع مواد از جمله فولاد با سختی بالا، فولاد آلیاژی، فولاد قالب و فولاد ضد زنگ مناسب است. در کاربردهای فرز با سرعت بالا، سختی و مقاومت حرارتی بالای آن به حفظ تیزی و پایداری تیغه، بهبود راندمان تولید و افزایش طول عمر ابزار کمک می کند.
